C型铁芯的简介

C型名字的由来：它是由一个环型的铁芯或者是方型的铁芯经过古化处理之后的到的，因为切割成两它的外型看起来像是C一样的样子，所以叫做C型铁芯。

但是C型的切割是由有两种原因的，一是由于性能的需要，在理论上，C型铁芯和闭环铁芯相比，有好几个优势。首先，磁导率在比较大的范围内是恒定的，而且这个磁导率还是可以调控的。而闭环铁芯却做不到，而且磁导率不稳定会很大程度上影响性能。第二是C型铁芯的声誉磁感应强度接近于0，在某些时候这样可以提供更高的的他B，比如单端反激变换器。更实际是这切割的原因是为了安装上的方便，打个比方说绕线直径比较粗，或是为了能方便装线包。如果是一种原因的则对端面的光洁度要求可以适当放宽标准，而如果是第二种原因的话，断面光洁度的要求较高，在切割后需要进行断面光洁度处理。不管怎么说，断面光洁度的提高都是有利于EMI（电磁干扰）控制。

在材料上，现在的C型贴心材料有FeSi、Ferrite、粉芯、和非晶（1K101、1K107）等，我们公司目前生产的C型铁芯为非晶材质。因为非晶C型铁芯、让用户感到设计结构紧凑，高效高频率的电力变压器和高频率的扼流线圈成为可能，并且噪音低。这些有助于紧凑的设计，高效率和低噪音的电源。

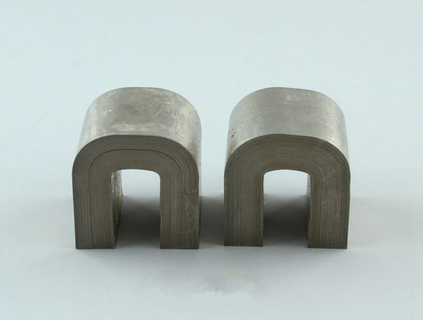

C型铁芯
